不銹鋼自吸泵

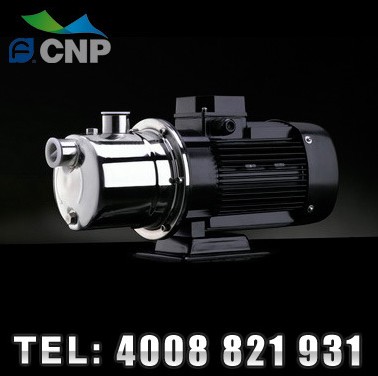

不銹鋼自吸泵介紹
不銹鋼自吸泵由泵體、旋轉總成、龍頭總成、排雜蓋、及進水管、出水管、擋網總體組裝而成。工作原理：啟動馬達，動力聯動，自吸泵泵體的特殊結構，水泵停轉后，泵體內存有一定量的水，泵再次啟動后由于葉輪旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室，氣水分離室上部的氣體溢出，下部的水返回葉輪，重新和吸入管路的剩余空氣混合，直到把泵及吸入管內的氣體全部排出，完成自吸，并正常抽水。
常見的不銹鋼自吸泵產品有ZW型自吸式無堵塞自吸泵，可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體。
不銹鋼自吸泵的選型方法，簡單地總結就是先確定選購的水泵類型，在考慮適用的情況下，再考慮經濟上的價值因素。然后再是其配套的動力和功率。
1.確定水泵類型后，要注意水泵的揚程和流量及其配套動力的選擇。必須注意，水泵標牌上注明的揚程(總揚程)與使用時的出水實際揚程)是有差別的，這是由于水流通過輸水管和管路附近時會有一定的阻力損失。所以，實際揚程一般要比總揚程低10%～20%，出水量也相應減少。 因此，實際使用時，只能按標牌所注揚程和流量的80%～90%估算;
2.水泵動力的選擇，可按標牌上注明的功率選擇，為了使水泵啟動迅速和使用安全，動力機的功率也可略大于水泵所需功率，一般高出10%左右為宜。
自吸泵的結構類型很多，其中，外混式自吸泵的工作原理是：水泵啟動前先在泵殼內灌滿水(或泵殼內自身存有水)。啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼，這時入口形成真空，使進水逆止門打開，吸入管內的空氣進入泵內，并經葉輪槽道到達外緣。另一方面，被葉輪排到氣水分離室中的水又經左右回水孔流回到葉輪外緣。左回水孔流回的水在在壓力差和重力的作用下，射向葉輪槽道內，并被葉輪擊碎，與吸入管路來的空氣混合后，甩向蝸殼，向旋轉方向流動。然后與右回水孔流來的水匯合，順著蝸殼流動。由于液體在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合，生成氣水混合物，并不斷地流動致使氣水不能分離。混合物在蝸殼出口被隔舌剝離，沿短管進入分離室。在分離室內空氣被分離出來，由出口管排掉，而水仍經左右回水孔流向葉輪外緣，并與吸入管空氣相混合。如此反復循環，逐漸將吸入管路中的空氣排盡，使水進入泵內，完成自吸過程。
內混式的自吸泵，工作原理與外混式自吸泵相同，其區別只是回水不流向葉輪外緣，而流向葉輪入口。內混式自吸泵在啟動時，須打開葉輪前下方的回流閥，使泵內液體流回到葉輪入口。水在葉輪高速轉動的作用下與吸入管來的空氣相混合，形成氣水混合物排至分離室。在這里空氣排出而水又從回流閥返回到葉輪入口。如此反復進行，直至空氣排盡，吸上水來。
自吸泵的自吸高度，與葉輪前密封間隙、泵的轉數、分離室液面高度等因素有關。葉輪前密封間隙越小，自吸高度越大，一般取為0.3~0.5毫米;在間隙增大時，除自吸高度下降外，泵的揚程、效率均降低。泵的自吸高度隨葉輪的圓周速度u2的增大而增大，但到最大自吸高度時，轉數增加而自吸高度就不再增加了，此時只是縮短自吸時間;當轉數下降時，自吸高度則隨著下降。在其它條件不變的情況下，自吸高度還隨著儲水高度的增加而增加(但也不能超過分離室的最佳儲水高度)。為了在自吸泵中更好地使氣水混合，葉輪的葉片須少些，使葉柵的節距增大;并宜采用半開式葉輪(或葉輪槽道較寬的葉輪)，這樣更方便于回水深入地射進葉輪葉柵中。
不銹鋼自吸泵的維護保養方法
1、檢查自吸泵管路及結合處有無松動現象。用手或工具轉動自吸泵，試看自吸泵是否靈活。
2、盡量控制自吸泵的流量和揚程在標牌上注明的范圍內，以保證自吸泵在最高效率點運轉，才能獲得最大的節能效果。
3、自吸泵在運行過程中，軸承溫度不能超過環境溫度35C，最高溫度不得超過80C 。
4、如發現自吸泵有異常聲音應立即停車檢查原因。
5、自吸離心泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。
6、高吸程自吸泵在長時間不用和在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。(如是污水請用清水把泵腔清洗干凈)
7、認真細聽電動機的運行聲音是否異常，因運行時機房噪音較大，可借助于螺絲刀或聽棒等輔助工具，貼親電動機兩端聽，如果經常聽，不但能發現電動機及其拖動設備的不良振動，連內部軸承油的多少都能判斷，從而及時作出添加軸承油，或更換新軸承等相應的措施處理，避免電動機軸承缺油干磨而堵轉、走外圓、掃膛燒壞。
